Gebäude unterliegen komplexen brandschutztechnischen Anforderungen, die weit über bauliche Mindeststandards hinausgehen. Insbesondere im Bereich der technischen Gebäudeausrüstung entscheidet die fachgerechte Ausführung einzelner Komponenten darüber, ob ein Brandschutzkonzept im Ernstfall tragfähig bleibt. Rauch gilt dabei als primäre Gefahrenquelle, da er sich schneller ausbreitet als offene Flammen und bereits in frühen Brandphasen lebensbedrohliche Konzentrationen erreicht. Die gezielte Ableitung von Rauchgasen über Entrauchungssysteme ist deshalb ein zentrales Element vorbeugender Sicherheitsarchitektur. In diesem Zusammenhang nimmt die Brandschutzkappe eine funktional bedeutsame Rolle ein, da sie Lüftungs- und Entrauchungsleitungen gegen Brandübertragung absichert und die Abschottung von Brandabschnitten unterstützt.

Entrauchung als integraler Bestandteil des baulichen Brandschutzes

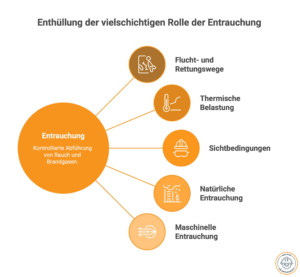

Entrauchung beschreibt die kontrollierte Abführung von Rauch und heißen Brandgasen aus einem Gebäude. Ziel ist es, Flucht- und Rettungswege rauchfrei zu halten, die thermische Belastung der Konstruktion zu reduzieren und den Einsatzkräften bessere Sichtbedingungen zu ermöglichen. Technisch erfolgt dies über natürliche oder maschinelle Entrauchungssysteme, die je nach Gebäudetyp, Nutzungseinheit und baurechtlicher Vorgabe unterschiedlich ausgeführt werden.

Natürliche Entrauchung nutzt thermische Auftriebskräfte, indem Rauch über Dachöffnungen oder spezielle Rauchabzugsgeräte ins Freie geleitet wird. Maschinelle Systeme arbeiten mit Ventilatoren, die Rauch aktiv absaugen und über Kanalsysteme abführen. In beiden Fällen sind Leitungsführungen, Durchdringungen von Decken und Wänden sowie Abschottungssysteme sicherheitsrelevant. Ohne geeignete Schutzmechanismen könnten Feuer und Rauch unkontrolliert in benachbarte Brandabschnitte eindringen.

Brandschutzkappe als funktionale Abschottungskomponente

Die Brandschutzkappe ist ein konstruktives Bauteil, das in Lüftungs- oder Entrauchungsleitungen integriert wird. Sie dient dazu, im Brandfall einen Durchtritt von Flammen und heißen Gasen durch Rohr- oder Kanalöffnungen zu verhindern. Ihre Funktionsweise basiert in der Regel auf intumeszierenden Materialien oder mechanischen Verschlusselementen, die bei Temperaturanstieg reagieren und die Öffnung selbsttätig verschließen.

In Gebäuden mit mehreren Nutzungseinheiten, insbesondere in Sonderbauten wie Krankenhäusern, Versammlungsstätten oder Hochhäusern, sind solche Abschottungselemente essenziell. Sie gewährleisten, dass ein lokal begrenzter Brand nicht über technische Installationen in andere Bereiche übergreift. Die Brandschutzkappe wirkt damit als sicherheitsrelevante Schnittstelle zwischen Lüftungstechnik und baulichem Brandschutz.

Fakt 1: Sicherheitskritischer Temperaturmechanismus
Moderne Brandschutzkappen enthalten intumeszierende Werkstoffe, die sich bei Temperaturen von etwa 150 bis 200 Grad Celsius schlagartig ausdehnen und die Leitungsöffnung dauerhaft verschließen. Dadurch wird die Brandweiterleitung über Installationsschächte wirksam unterbunden.

Zusammenspiel von Brandschutzkappe und Entrauchungsanlage

Das Verhältnis zwischen Brandschutzkappe und Entrauchung ist technisch anspruchsvoll. Während Entrauchungsanlagen im Brandfall gezielt Rauch abführen sollen, darf die Brandschutzkappe diesen Prozess nicht unzulässig behindern. Gleichzeitig muss sie verhindern, dass Feuer und Rauch in nicht betroffene Bereiche eindringen. Dieses Spannungsfeld erfordert eine präzise Abstimmung im Brandschutzkonzept.

Entrauchungsleitungen, die mehrere Brandabschnitte durchqueren, unterliegen strengen Anforderungen an Feuerwiderstandsdauer und Materialbeständigkeit. Werden Brandschutzkappen eingesetzt, müssen sie so konzipiert sein, dass sie im vorgesehenen Szenario entweder offenbleiben oder gezielt schließen, ohne die Funktionsfähigkeit der Rauchabführung zu kompromittieren. Planungsfehler können dazu führen, dass sich Rauch staut oder die Druckverhältnisse innerhalb des Systems unkontrolliert verändern.

Normative Rahmenbedingungen und baurechtliche Vorgaben

Die Ausführung von Entrauchungsanlagen und Abschottungselementen richtet sich nach Landesbauordnungen, Sonderbauverordnungen sowie technischen Regeln für Bauprodukte. Maßgeblich sind unter anderem Feuerwiderstandsklassen, Klassifizierungen nach europäischen Normen und bauaufsichtliche Zulassungen. Brandschutzkappen müssen geprüfte Eigenschaften hinsichtlich Temperaturbeständigkeit, Dichtheit und mechanischer Stabilität nachweisen.

Fakt 2: Verbindliche Feuerwiderstandsklassen
Bauteile im Bereich von Entrauchungsleitungen müssen häufig eine Feuerwiderstandsdauer von mindestens 90 Minuten erfüllen, sofern sie Brandabschnitte trennen. Entsprechende Brandschutzkappen werden daher in geprüften Klassifizierungen wie EI 90 eingesetzt.

Diese Anforderungen sichern die Integrität der Brandabschnitte über einen definierten Zeitraum. Die Zeitspanne ist entscheidend, um Evakuierung und Löschmaßnahmen zu ermöglichen.

Technische Ausführung und Materialeigenschaften

Brandschutzkappen bestehen in der Regel aus metallischen Gehäusen mit integrierten Dichtelementen. Die verwendeten Materialien müssen hohen thermischen Belastungen standhalten, ohne strukturell zu versagen. Neben intumeszierenden Einlagen kommen hitzebeständige Dichtungen und mechanische Federsysteme zum Einsatz.

Im Kontext der Entrauchung spielt zudem die Strömungsdynamik eine Rolle. Jede bauliche Veränderung innerhalb eines Kanalsystems beeinflusst den Luftwiderstand. Eine unsachgemäße Integration der Brandschutzkappe kann Druckverluste verursachen und die Leistungsfähigkeit der Ventilatoren beeinträchtigen. Daher erfolgt die Planung häufig in enger Abstimmung zwischen Brandschutzfachplanern, TGA-Ingenieuren und Bauaufsicht.

Fakt 3: Rauch als primäre Gefahrenquelle
Bei Gebäudebränden entstehen innerhalb weniger Minuten toxische Rauchgaskonzentrationen, die für die Mehrzahl der Brandopfer verantwortlich sind. Eine funktionierende Entrauchung in Kombination mit wirksamer Abschottung reduziert die Gefährdung signifikant.

Planungssicherheit durch integrative Brandschutzkonzepte

Die isolierte Betrachtung einzelner Bauteile reicht im modernen Brandschutz nicht aus. Brandschutzkappe und Entrauchung müssen als Teil eines integrativen Systems verstanden werden. Dies betrifft die Lage der Installationsschächte, die Dimensionierung der Kanäle, die Steuerungstechnik sowie die Wartungsintervalle.

Besonders anspruchsvoll ist die Nachrüstung in Bestandsgebäuden. Hier sind vorhandene Leitungsführungen häufig nicht auf aktuelle Anforderungen ausgelegt. Die Integration zusätzlicher Brandschutzkappen kann bauliche Anpassungen erfordern, etwa Verstärkungen an Deckendurchführungen oder die Ertüchtigung angrenzender Bauteile. Gleichzeitig darf die Luftförderleistung der Entrauchungsanlage nicht reduziert werden.

Wartung und Funktionskontrolle

Wie alle sicherheitsrelevanten Einrichtungen unterliegen auch Brandschutzkappen und Entrauchungsanlagen regelmäßigen Prüfpflichten. Staub, Korrosion oder mechanische Beschädigungen können die Auslösemechanismen beeinträchtigen. Insbesondere intumeszierende Materialien verlieren bei unsachgemäßer Lagerung oder Alterung ihre Reaktionsfähigkeit. Funktionsprüfungen sind daher Bestandteil wiederkehrender Inspektionen.

Architektonische und wirtschaftliche Implikationen

Die Integration von Brandschutzkappen in Entrauchungssysteme beeinflusst nicht nur die technische Planung, sondern auch architektonische Entscheidungen. Installationsschächte benötigen ausreichende Dimensionierung, und sichtbare Komponenten müssen gestalterisch berücksichtigt werden. Gleichzeitig verursachen hochwertige Abschottungssysteme zusätzliche Investitionskosten.

Dennoch ist die Einbindung solcher Komponenten kein optionaler Zusatz, sondern eine Voraussetzung für genehmigungsfähige und betriebssichere Bauwerke. Fehlende oder unzureichende Abschottungen können im Schadensfall haftungsrechtliche Konsequenzen nach sich ziehen. Versicherungsrechtliche Bewertungen berücksichtigen die Einhaltung brandschutztechnischer Standards zunehmend differenziert.

Fazit

Brandschutzkappe und Entrauchung bilden eine technisch sensible Schnittstelle innerhalb moderner Gebäudesicherheit. Während Entrauchungsanlagen Rauch gezielt ableiten, verhindert die Brandschutzkappe die unkontrollierte Ausbreitung von Feuer und heißen Gasen über Installationswege. Die fachgerechte Abstimmung beider Systeme ist entscheidend für die Integrität von Brandabschnitten, die Sicherung von Fluchtwegen und die Stabilität der Gebäudestruktur. Nur ein integratives Brandschutzkonzept, das bauliche, anlagentechnische und organisatorische Aspekte zusammenführt, gewährleistet ein belastbares Sicherheitsniveau.

FAQ

Was ist eine Brandschutzkappe im Bereich der Entrauchung?

Eine Brandschutzkappe ist ein Abschottungselement in Lüftungs- oder Entrauchungsleitungen, das im Brandfall die Weiterleitung von Feuer und Rauch verhindert und die Trennung von Brandabschnitten unterstützt.

Wie funktioniert eine Brandschutzkappe technisch?

Sie reagiert auf hohe Temperaturen durch mechanische oder intumeszierende Mechanismen, die die Leitungsöffnung verschließen und so das Durchdringen von Flammen und heißen Gasen unterbinden.

Welche Rolle spielt die Entrauchung im Brandschutzkonzept?

Entrauchungssysteme führen Rauchgase gezielt ab, um Fluchtwege rauchfrei zu halten, thermische Belastungen zu reduzieren und Rettungsmaßnahmen zu erleichtern.

Sind Brandschutzkappen gesetzlich vorgeschrieben?

Ihr Einsatz ergibt sich aus bauordnungsrechtlichen Vorgaben und technischen Regelwerken, insbesondere wenn Leitungen Brandabschnitte durchqueren.

Welche Feuerwiderstandsklassen sind relevant?

Häufig werden Klassifizierungen wie EI 30, EI 60 oder EI 90 gefordert, abhängig von Gebäudekategorie und Nutzungseinheit.

Unterscheidet sich die natürliche von der maschinellen Entrauchung?

Natürliche Systeme nutzen thermischen Auftrieb über Öffnungen, während maschinelle Anlagen Ventilatoren einsetzen, um Rauch aktiv abzuführen.

Welche Materialien kommen bei Brandschutzkappen zum Einsatz?

Typisch sind metallische Gehäuse, hitzebeständige Dichtungen und intumeszierende Einlagen, die sich bei Temperaturanstieg ausdehnen.

Warum ist Rauch gefährlicher als offene Flammen?

Rauch breitet sich schneller aus, enthält toxische Bestandteile und führt frühzeitig zu Sichtbehinderungen und Atemwegsbelastungen.

Wie oft müssen Brandschutzkappen gewartet werden?

Wartungsintervalle ergeben sich aus technischen Prüfverordnungen und Herstellerangaben und sind Bestandteil wiederkehrender Sicherheitsinspektionen.

Welche Planungsaspekte sind bei der Kombination von Brandschutzkappe und Entrauchung zu beachten?

Erforderlich sind abgestimmte Dimensionierungen, geprüfte Klassifizierungen sowie eine integrative Einbindung in das gesamte Brandschutz- und Lüftungskonzept.
