Schutzkleinspannung beschreibt eine technische Maßnahme, die seit vielen Jahrzehnten einen stabilen Stellenwert innerhalb elektrischer Sicherheitskonzepte besitzt. Die Begrenzung der Spannung auf sehr niedrige Werte schafft eine Struktur, in der elektrische Ströme nur in minimalem Umfang auftreten und damit keine körperlichen Schäden verursachen. Diese Vorgehensweise bildet einen eigenständigen Schutzmechanismus, der ohne aktive Fehlerstromerkennung auskommt und sich auf die physikalische Grenze potenziell gefährlicher Ströme stützt. Die Anwendung erstreckt sich über klassische Niederspannungsumgebungen, medizinische Kontexte und mobile Energiequellen und bleibt ein wesentlicher Baustein moderner Sicherheitskonzepte in der Elektrotechnik.

Grundlagen des technischen Prinzips

Schutzkleinspannung bezeichnet in der elektrotechnischen Normung eine Spannungsart, die nach DIN VDE 0100-410 als eigenständige Schutzmaßnahme klassifiziert wird. Der Ansatz basiert auf der Begrenzung der elektrischen Spannung auf Werte, die selbst bei direktem Kontakt keine physiologischen Schäden hervorrufen. In Deutschland gelten festgelegte Grenzwerte, die sich an der Art des Stroms orientieren. Für Wechselspannung beträgt die Obergrenze 50 Volt, während Gleichspannung bis zu 120 Volt zulässig ist. Die geringe elektrische Energie erlaubt Konstruktionen ohne Schutzleiter und macht aufwendige zusätzliche Schutzmechanismen entbehrlich.

Eine Besonderheit ergibt sich für medizinische Anwendungen. Entsprechend den Vorgaben des Medizinproduktegesetzes sind dort deutlich niedrigere Grenzwerte vorgeschrieben. Wechselstrom ist auf maximal 25 Volt begrenzt, Gleichstrom auf 60 Volt. Diese Absenkung trägt der erhöhten Sensibilität des menschlichen Organismus in klinischen Umgebungen Rechnung und bildet einen zentralen Bestandteil der sicherheitstechnischen Konstruktion medizinischer Geräte.

Fakt 1: Kritischer Grenzwertschutz
Die Grenzspannung von höchstens 50 Volt AC oder 120 Volt DC stellt einen zuverlässigen Schwellenwert dar, bei dem Körperströme auf ungefährliche Bereiche begrenzt bleiben.

Normative Einordnung und sicherheitstechnische Struktur

Die Sicherheits-Kleinspannung – international als SELV (Safety Extra Low Voltage) definiert – gehört zu den grundlegenden Schutzmechanismen gegen elektrischen Schlag. Im Zentrum steht die klare Trennung des Niederspannungsbereichs von potenziell gefährlichen Stromkreisen. Die Spannungsquelle darf keine leitende Verbindung zu anderen Stromsystemen besitzen, sodass ein vom Umfeld unabhängiger Betrieb gewährleistet bleibt. Dieser Inselbetrieb bildet die konstruktive Basis für eine dauerhaft sichere Spannungsbereitstellung.

In vielen technischen Umgebungen ist die Realisierung solcher Systeme vergleichsweise einfach. Mobile Energiequellen wie Batterien oder Akkumulatoren erzeugen per se eine isolierte Spannungsversorgung. Auch Fahrraddynamos, netzunabhängige Leuchten oder tragbare Messgeräte nutzen diese Form der Energieerzeugung und gelten daher als typische Anwendungsfelder. Beim Einsatz von Transformatoren entsteht eine erhöhte technische Komplexität, da ein Kurzschluss zwischen Primär- und Sekundärseite unbedingt ausgeschlossen werden muss. Ein solcher Fehler würde die Schutzmaßnahme vollständig aufheben.

Fakt 2: Maximierte Schutzstabilität
Bei der Verwendung von Transformatoren müssen die Wicklungen konstruktiv so getrennt sein, dass ein elektrischer Durchschlag dauerhaft verhindert wird.

Konstruktive Anforderungen an sichere Spannungsquellen

Transformatoren, die für Schutzkleinspannung ausgelegt sind, folgen strikten konstruktiven Vorgaben. Wicklungen dürfen nicht direkt übereinander liegen, wenn keine isolierende Zwischenwicklung vorhanden ist. Diese Zwischenwicklung wird geerdet und dient als Barriere gegen potenzielle Überschläge. Anschlüsse müssen so ausgeführt werden, dass sie sich weder berühren noch über leitende Wege miteinander in Kontakt kommen können. Die Konstruktion verhindert, dass im Fehlerfall eine Übertragung gefährlicher Spannungen stattfindet.

Die praktische Umsetzung solcher Anforderungen zeigt sich insbesondere bei Sicherheitstransformatoren, die nach spezifischen Normen gefertigt werden. Das Gehäuse ist nicht mit einem Schutzleiter verbunden, da bei korrekt ausgeführter Konstruktion keinerlei gefährliche Berührungsspannungen auftreten können. Die Sicherheit wird durch die elektrische Trennung sowie die begrenzte Sekundärspannung gewährleistet. Dies führt zu einer robusten Struktur, die unabhängig vom Zustand des Schutzleiters funktionsfähig bleibt.

Fakt 3: Belastbare Sicherheitsarchitektur
Unter 25 Volt AC bzw. 60 Volt DC kann vollständig auf einen Berührungsschutz verzichtet werden, da diese Spannungen für Menschen, Kinder und Tiere als sicher eingestuft sind.

Anwendungsgebiete und technische Relevanz

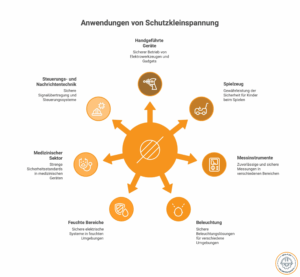

Schutzkleinspannung wird in verschiedenen Umgebungen eingesetzt, in denen ein besonderes Gefährdungspotenzial besteht oder ein berührungssicherer Betrieb gefordert ist. Typisch sind handgeführte elektrische Geräte, Spielzeug, Messinstrumente, Beleuchtungseinheiten und Komponenten in feuchten Bereichen. Der Einsatz im medizinischen Sektor ist aufgrund der strengen Grenzwerte eine eigenständige Kategorie und unterliegt zusätzlichen Prüfmechanismen.

Auch im Bereich der Steuerungs- und Nachrichtentechnik bildet die Sicherheits-Kleinspannung ein grundlegendes architektonisches Prinzip. Sie ermöglicht signaltechnische Systeme, die selbst bei mechanischen Schäden kein gefährliches Potenzial entwickeln. Niederspannungsnetze in Gebäuden, Klingelanlagen oder Steuerstromkreise technischer Anlagen nutzen diese Bauweise, um Störungen und Risiken zu minimieren. Der Verzicht auf einen Schutzleiter vereinfacht zudem Installationsprozesse und reduziert potenzielle Fehlerquellen.

Fazit

Schutzkleinspannung stellt eine tragfähige technische Grundlage für elektrische Sicherheit bereit. Die Begrenzung der Spannung, die galvanische Trennung und die konsequente Ausführung isolierter Systeme gewährleisten eine Konstruktion, die bei Berührung keine gesundheitsrelevanten Folgen erzeugt. Medizinische Geräte setzen aufgrund besonderer Anforderungen auf weiter reduzierte Grenzwerte. Transformatoren müssen in ihrer Struktur so ausgelegt sein, dass elektrische Durchschläge ausgeschlossen bleiben. Schutzkleinspannung ist damit ein zentraler Bestandteil sicherer Niederspannungssysteme und bleibt aufgrund ihrer einfachen, gleichzeitig robusten Funktionsweise in zahlreichen technischen Bereichen von hoher Relevanz.
