Der Böschungswinkel bei Baugruben gehört zu den sicherheitsrelevanten Parametern im Erd- und Tiefbau. Bereits geringe Abweichungen von den anerkannten Regeln der Technik können die Standsicherheit einer Baugrube erheblich beeinträchtigen und das Risiko von Böschungsbrüchen, Verschüttungen oder Sachschäden erhöhen. Die DIN 4124 definiert hierfür technische Anforderungen, die sich an Bodenart, Baugrubentiefe und den jeweiligen Randbedingungen orientieren. Für Bauunternehmen, Industriebetriebe und Verantwortliche im Arbeitsschutz bildet sie eine wesentliche Grundlage für die Planung und Durchführung sicherer Erdarbeiten.

Insbesondere Fachkräfte für Arbeitssicherheit, Bauleiter und Sicherheitsverantwortliche stehen vor der Aufgabe, die örtlichen Gegebenheiten zutreffend zu beurteilen und geeignete Sicherungsmaßnahmen auszuwählen. Neben dem zulässigen Böschungswinkel spielen dabei unter anderem Wasserverhältnisse, Belastungen am Böschungsrand sowie Erschütterungen durch Baumaschinen eine entscheidende Rolle. Eine fachgerechte Planung reduziert Unfallrisiken, schützt Beschäftigte und trägt zur rechtssicheren Organisation von Baustellen bei.

Warum der Böschungswinkel bei Baugruben sicherheitskritisch ist

Bei jeder Baugrube entstehen Spannungsumlagerungen im Erdreich. Wird der Böschungswinkel zu steil gewählt oder verändert sich die Tragfähigkeit des Bodens durch Niederschläge oder zusätzliche Belastungen, kann die Böschung ihre Stabilität verlieren. Ein Böschungsbruch erfolgt häufig ohne längere Vorwarnung und zählt zu den gefährlichsten Ereignissen auf Baustellen.

Arbeitsunfälle im Zusammenhang mit Baugruben entstehen regelmäßig durch nachrutschendes Erdreich oder unzureichend gesicherte Gräben. Die technische Planung der Böschung ist deshalb Bestandteil der Gefährdungsbeurteilung und fällt unmittelbar in den Verantwortungsbereich der Bauleitung sowie der Fachkraft für Arbeitssicherheit.

Fakt 1: Kritische Sicherheitsgrundlage
Bereits wenige Kubikmeter nachrutschendes Erdreich können erhebliche Kräfte entwickeln und innerhalb kürzester Zeit zu lebensgefährlichen Verschüttungen führen. Eine fachgerecht geplante Böschung reduziert dieses Risiko maßgeblich.

Häufige Ursachen für Böschungsbruch auf Baustellen

Zu den häufigsten Ursachen gehören eine fehlerhafte Einschätzung der Bodenverhältnisse, zusätzliche Lasten durch Materiallagerung oder Baumaschinen unmittelbar an der Böschungskante sowie Erschütterungen durch den Baustellenbetrieb. Ebenso kritisch wirken sich Starkregen, Grundwasserzutritte oder Frost-Tau-Wechsel aus. Auch Veränderungen während der Bauphase werden häufig unterschätzt. Eine ursprünglich standsichere Böschung kann durch geänderte Rahmenbedingungen ihre Stabilität verlieren und muss deshalb regelmäßig kontrolliert werden.

DIN 4124 – Die maßgebliche Norm für Böschungen und Verbau

Die DIN 4124 regelt die Ausführung von Baugruben und Gräben hinsichtlich ihrer Standsicherheit sowie der erforderlichen Schutzmaßnahmen. Sie beschreibt technische Anforderungen an Böschungen, Verbausysteme und Arbeitsräume und gilt als anerkannte Regel der Technik. Obwohl sie keine gesetzliche Vorschrift darstellt, besitzt sie im Arbeitsschutz sowie bei Haftungsfragen erhebliche praktische Relevanz.

Die Norm unterscheidet unter anderem zwischen Baugruben und Gräben, berücksichtigt verschiedene Bodenarten und definiert Anforderungen an Sicherungsmaßnahmen abhängig von Tiefe, Breite und örtlichen Randbedingungen. Bei Abweichungen von den Regelvorgaben muss nachgewiesen werden, dass mindestens das gleiche Sicherheitsniveau erreicht wird.

Zulässige Böschungswinkel nach Bodenart

Die dargestellten Werte gelten ausschließlich unter den Voraussetzungen der DIN 4124. Maßgeblich sind unter anderem die tatsächliche Bodenbeschaffenheit, der Wassergehalt, die Dauer der offenen Baugrube sowie äußere Belastungen. Temporäre Böschungen können unter bestimmten Voraussetzungen steiler ausgeführt werden als dauerhaft bestehende Böschungen.

Fakt 2: Maßgebliche Regel der Technik
Die DIN 4124 gilt als anerkannte Regel der Technik und dient regelmäßig als Maßstab für die Bewertung einer fachgerechten Baugrubensicherung.

Sonderregelungen bei tiefen Baugruben und ungünstigen Bodenverhältnissen

Mit zunehmender Tiefe steigen die Anforderungen an die Standsicherheit erheblich. Ab einer Baugrubentiefe von mehr als 1,25 Metern sind nach DIN 4124 grundsätzlich geeignete Sicherungsmaßnahmen erforderlich, sofern Beschäftigte die Baugrube betreten. Bei größeren Tiefen, schwierigen Bodenverhältnissen oder Grundwassereinfluss reicht eine einfache Böschung häufig nicht mehr aus.

In solchen Fällen kann ein geotechnisches Gutachten erforderlich sein, insbesondere wenn Unsicherheiten hinsichtlich der Tragfähigkeit oder Bodenstruktur bestehen. Reichen die Platzverhältnisse für eine ausreichend flache Böschung nicht aus oder bestehen erhöhte Risiken, kommen Verbausysteme wie Spundwände, Trägerbohlwände oder Verbaukästen zum Einsatz.

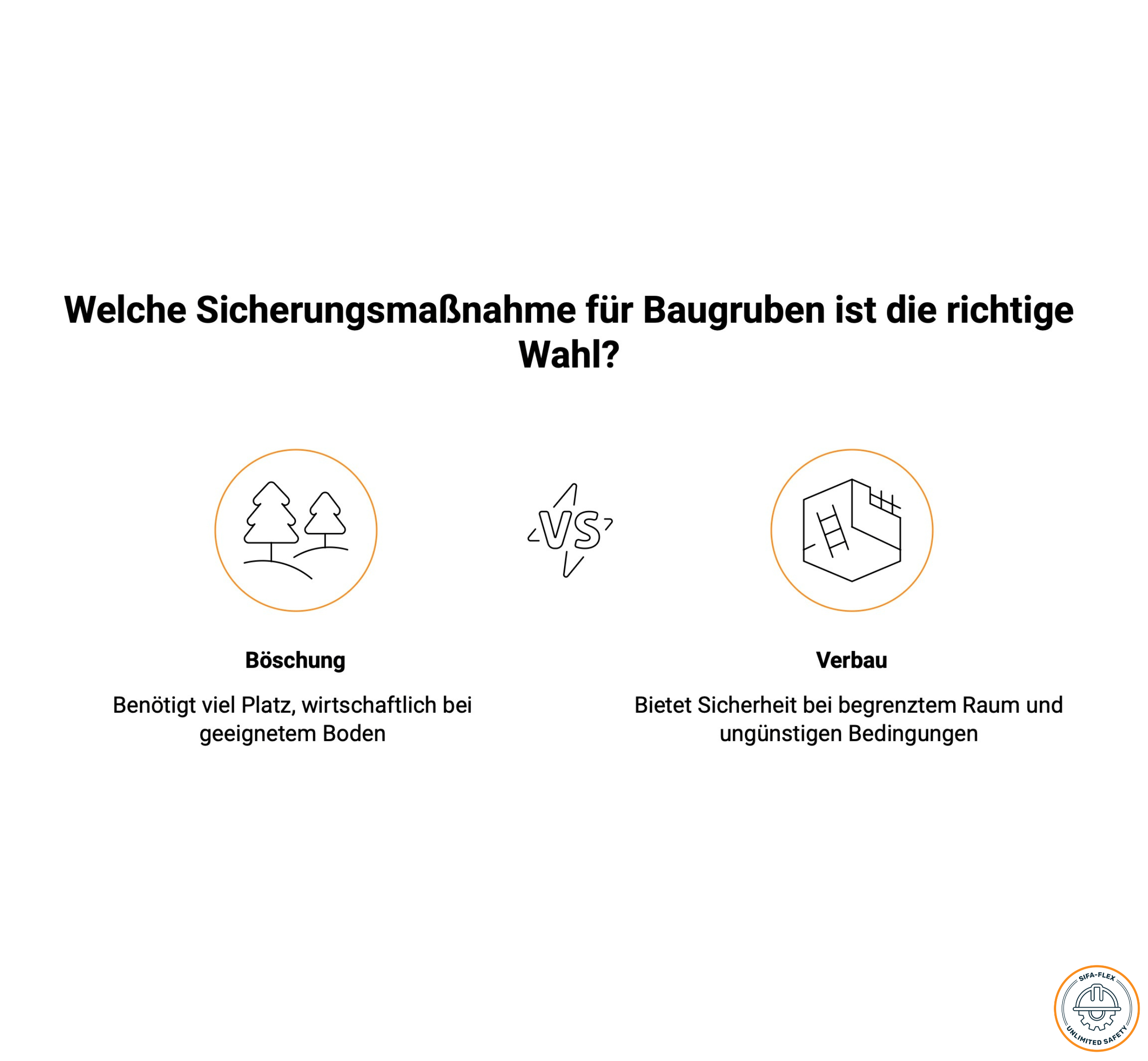

Böschung oder Verbau – Wann ist welche Sicherungsmaßnahme die richtige Wahl?

Ob eine Böschung oder ein Verbau gewählt wird, hängt von mehreren technischen und organisatorischen Rahmenbedingungen ab. Flache Böschungen benötigen vergleichsweise viel Platz, lassen sich jedoch wirtschaftlich herstellen, wenn ausreichend Fläche vorhanden und der Boden geeignet ist.

Ein Verbau bietet sich dagegen an, wenn innerstädtische Baustellen nur begrenzte Arbeitsräume zulassen oder angrenzende Bauwerke geschützt werden müssen. Auch bei größeren Tiefen oder ungünstigen Bodenverhältnissen ermöglicht ein Verbau häufig ein höheres Sicherheitsniveau.

Die Entscheidung sollte stets Bestandteil der Gefährdungsbeurteilung sein und unter Berücksichtigung der örtlichen Gegebenheiten erfolgen. Neben technischen Aspekten sind auch wirtschaftliche und organisatorische Gesichtspunkte einzubeziehen.

Rolle der Fachkraft für Arbeitssicherheit bei Erdarbeiten

Die Fachkraft für Arbeitssicherheit unterstützt Unternehmen bei der Planung sicherer Erdarbeiten und berät hinsichtlich geeigneter Schutzmaßnahmen. Zu ihren Aufgaben gehören die Mitwirkung an der Gefährdungsbeurteilung, die Begehung von Baustellen, die Kontrolle sicherheitsrelevanter Maßnahmen sowie die Durchführung von Unterweisungen.

Insbesondere kleinere und mittelständische Unternehmen setzen zunehmend auf externe Fachkräfte für Arbeitssicherheit. Dadurch lassen sich gesetzliche Anforderungen erfüllen, ohne dauerhaft eigenes Personal für diese Spezialaufgaben vorzuhalten. Gerade in Regionen wie Bayern oder dem Großraum München bietet ein digitales externes SiFa-Modell eine flexible Möglichkeit, Arbeitsschutzprozesse effizient zu organisieren.

Weitere Informationen zu typischen Gefährdungen bei Arbeitsmitteln finden sich beispielsweise im Beitrag zum Arbeitsschutz beim Winkelschleifer.

Praktische Checkliste: Böschung einer Baugrube sicher anlegen

Vor Beginn der Erdarbeiten sollte zunächst die tatsächliche Bodenart zuverlässig bestimmt werden. Anschließend ist der zulässige Böschungswinkel entsprechend den Vorgaben der DIN 4124 festzulegen. Materiallagerungen sowie Baumaschinen sollten mit ausreichendem Abstand zur Böschungskante positioniert werden; als Richtwert gilt häufig ein Mindestabstand von 0,60 Metern für gelagertes Material.

Ebenso wichtig ist eine funktionierende Oberflächenentwässerung, um Wassereinträge in die Böschung zu vermeiden. Nach starken Niederschlägen, Frostperioden oder außergewöhnlichen Erschütterungen sollte die gesamte Baugrube erneut beurteilt werden. Ergänzend sind regelmäßige Unterweisungen der Beschäftigten sowie eine nachvollziehbare Dokumentation der Sicherheitsmaßnahmen sinnvoll.

Fakt 3: Entscheidender Kontrollpunkt
Nach Starkregen, außergewöhnlichen Erschütterungen oder sichtbaren Veränderungen der Böschung ist eine erneute Beurteilung der Standsicherheit erforderlich, bevor Arbeiten fortgesetzt werden.

Häufige Fehler bei der Böschungssicherung – und wie diese vermieden werden können

Ein häufiger Planungsfehler besteht darin, die Bodenart ausschließlich anhand einer oberflächlichen Sichtprüfung einzuschätzen. Tatsächlich können bereits innerhalb weniger Meter unterschiedliche Bodenverhältnisse auftreten, die den zulässigen Böschungswinkel verändern.

Ebenso problematisch ist die Lagerung von Aushubmaterial oder Baumaterial unmittelbar am Böschungsrand. Dadurch entstehen zusätzliche Lasten, welche die Stabilität erheblich beeinträchtigen können. Auch der Einsatz schwerer Baumaschinen in unmittelbarer Nähe zur Baugrube erhöht die Beanspruchung des Bodens.

Ein weiterer Fehler besteht darin, Witterungseinflüsse zu unterschätzen. Regen, Schneeschmelze oder Grundwasser können die Tragfähigkeit des Bodens deutlich verändern. Deshalb sollte die Gefährdungsbeurteilung nicht als einmalige Maßnahme verstanden werden, sondern den gesamten Bauablauf begleiten.

Fazit

Der richtige Böschungswinkel Baugrube ist eine wesentliche Voraussetzung für sichere Erdarbeiten. Die DIN 4124 liefert hierfür klare technische Orientierung und unterstützt Unternehmen dabei, Baugruben entsprechend den anerkannten Regeln der Technik auszuführen. Neben der Wahl des zulässigen Böschungswinkels spielen Bodenbeschaffenheit, Wasserverhältnisse, Belastungen am Böschungsrand sowie regelmäßige Kontrollen eine zentrale Rolle.

Unternehmen profitieren von einer frühzeitigen Einbindung der Fachkraft für Arbeitssicherheit in die Planung von Baugruben und Gräben. Insbesondere bei komplexen Bauvorhaben oder fehlenden internen Kapazitäten kann die Zusammenarbeit mit einer externen SiFa dazu beitragen, Risiken zu reduzieren und Arbeitsschutzmaßnahmen praxisnah umzusetzen. Sifa-Flex unterstützt Unternehmen bundesweit sowie mit besonderem Fokus auf Bayern und den Großraum München bei der Umsetzung moderner, digital organisierter Arbeitsschutzlösungen.

Sie sind für die Arbeitssicherheit auf Baustellen oder bei Erdarbeiten verantwortlich und benötigen Unterstützung durch eine qualifizierte Fachkraft für Arbeitssicherheit? Kontaktieren Sie Sifa-Flex – wir beraten Sie schnell und unkompliziert, ob ein externes SiFa-Modell für Ihr Unternehmen sinnvoll ist.

FAQ

Welcher Böschungswinkel gilt für nichtbindige Böden?

Nach DIN 4124 beträgt der zulässige Böschungswinkel für nichtbindige Böden in der Regel 45 Grad.

Wann darf eine Böschung mit 60 Grad ausgeführt werden?

Ein Winkel von bis zu 60 Grad ist unter geeigneten Bedingungen bei bindigen Böden möglich.

Wann ist statt einer Böschung ein Verbau erforderlich?

Wenn Platzmangel, große Tiefen oder ungünstige Bodenverhältnisse vorliegen, ist häufig ein Verbau erforderlich.

Ist die DIN 4124 gesetzlich vorgeschrieben?

Die DIN 4124 ist keine gesetzliche Vorschrift, gilt jedoch als anerkannte Regel der Technik und besitzt hohe praktische Relevanz.

Welche Rolle spielt die Fachkraft für Arbeitssicherheit?

Sie unterstützt bei Gefährdungsbeurteilungen, Unterweisungen und der Auswahl geeigneter Sicherungsmaßnahmen.

Wie oft sollte eine Baugrube kontrolliert werden?

Kontrollen sind regelmäßig sowie nach außergewöhnlichen Witterungsereignissen oder Erschütterungen erforderlich.

Warum ist Wasser für Böschungen problematisch?

Wasser verändert die Bodenfestigkeit und kann die Standsicherheit einer Böschung erheblich beeinträchtigen.

Welche Bodenarten beeinflussen den Böschungswinkel?

Vor allem nichtbindige Böden, bindige Böden und Fels weisen unterschiedliche zulässige Böschungswinkel auf.

Welche Abstände gelten zur Böschungskante?

Material und zusätzliche Lasten sollten mit ausreichendem Sicherheitsabstand zur Böschungskante gelagert werden. Häufig wird ein Mindestabstand von 0,60 Metern berücksichtigt.

Wann ist externe Unterstützung durch eine SiFa sinnvoll?

Insbesondere bei komplexen Bauprojekten oder fehlenden internen Ressourcen kann eine externe Fachkraft für Arbeitssicherheit die sichere Umsetzung der Anforderungen unterstützen.
