Explosionsfähige Atmosphären entstehen in Industrie- und Produktionsbetrieben häufig dort, wo brennbare Gase, Dämpfe, Nebel oder Stäube freigesetzt werden und mit Luft ein zündfähiges Gemisch bilden können. Das Risiko beschränkt sich dabei keineswegs auf chemische Anlagen oder offensichtliche Gefahrstoffbereiche. Auch Holzstaub, Mehlstaub, Lösemitteldämpfe, Lacke, Reinigungsmittel oder brennbare Gase können Betriebszustände erzeugen, in denen bereits eine vergleichsweise geringe Zündenergie schwerwiegende Folgen auslöst.

Systematischer Explosionsschutz setzt deshalb deutlich früher an als bei der Auswahl explosionsgeschützter Geräte. Entscheidend ist die zusammenhängende Betrachtung von Stoffeigenschaften, Freisetzungsquellen, Betriebszuständen, explosionsgefährdeten Bereichen und möglichen Zündquellen. Erst aus dieser Analyse entsteht ein belastbares Explosionsschutzkonzept. Sachschäden, Betriebsunterbrechungen und Personenschäden lassen sich dadurch nicht nur begrenzen, sondern in vielen Fällen bereits auf der Ebene der Gefährdungsentstehung verhindern.

Warum Explosionsschutz mehr als eine gesetzliche Pflicht ist

Explosionsschutzmaßnahmen im Betrieb sind Teil einer systematischen Gefährdungsbeurteilung. Der rechtliche Rahmen verlangt, Brand- und Explosionsgefährdungen zu ermitteln, geeignete Schutzmaßnahmen festzulegen und deren Wirksamkeit dauerhaft sicherzustellen. Für die betriebliche Praxis bedeutet dies, dass Explosionsschutz nicht als isolierte Dokumentationsaufgabe behandelt werden kann. Er greift unmittelbar in Anlagenplanung, Beschaffung, Instandhaltung, Arbeitsorganisation und Qualifikation der Beschäftigten ein.

Eine Explosion entwickelt sich innerhalb sehr kurzer Zeit. Druckanstieg, Flammenausbreitung, heiße Verbrennungsprodukte und umherfliegende Anlagenteile können gleichzeitig auftreten. Hinzu kommen mögliche Sekundärereignisse. Besonders bei brennbaren Stäuben kann eine erste Explosion abgelagerten Staub aufwirbeln und dadurch weitere explosionsfähige Gemische erzeugen. Der Schutz muss deshalb sowohl die Entstehung als auch die Zündung und die möglichen Auswirkungen berücksichtigen.

Fakt 1: Entscheidende Schutzrangfolge verhindert Eskalationen

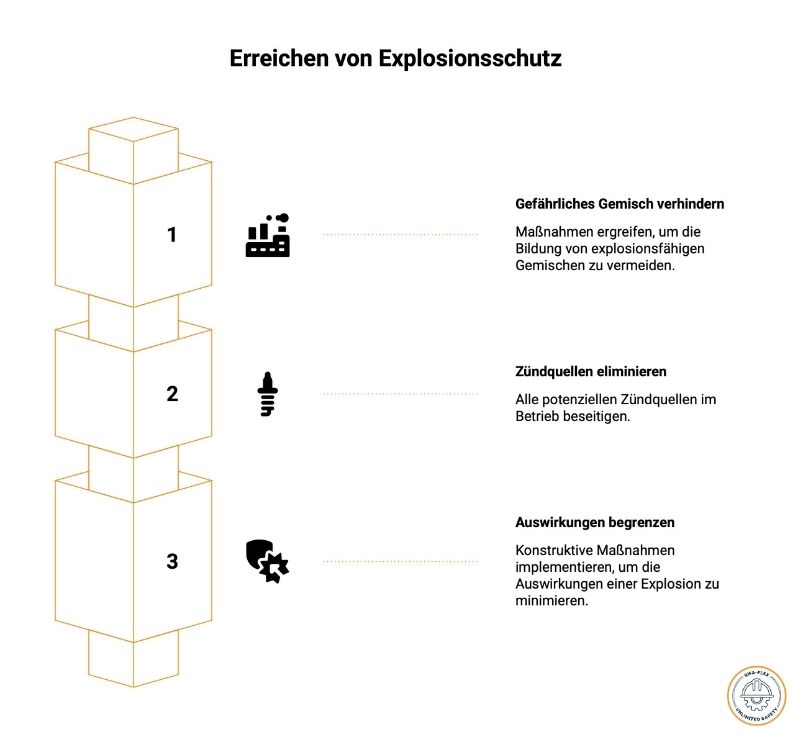

Der betriebliche Explosionsschutz folgt einer klaren Logik: Zunächst soll die Bildung eines gefährlichen explosionsfähigen Gemisches verhindert oder eingeschränkt werden. Ist dies nicht sicher möglich, müssen wirksame Zündquellen vermieden werden. Verbleibende Auswirkungen einer Explosion sind anschließend durch konstruktive Maßnahmen zu begrenzen.

Rechtlicher Rahmen: BetrSichV, GefStoffV und ATEX-Richtlinie im Überblick

Für die ATEX-Richtlinie Umsetzung im betrieblichen Alltag greifen mehrere Ebenen ineinander. Die Gefahrstoffverordnung bildet eine wesentliche Grundlage für die Beurteilung von Brand- und Explosionsgefährdungen durch Gefahrstoffe. Die Betriebssicherheitsverordnung regelt unter anderem Anforderungen an die sichere Verwendung und Prüfung von Arbeitsmitteln. Ergänzend konkretisieren die Technischen Regeln die Vorgehensweise bei der Beurteilung explosionsfähiger Gemische, bei der Vermeidung ihrer Entstehung sowie bei der Beherrschung möglicher Zündquellen.

Die europäische ATEX-Systematik verbindet den betrieblichen Explosionsschutz mit Anforderungen an Geräte und Schutzsysteme, die für explosionsgefährdete Bereiche vorgesehen sind. Für die Praxis ist daher nicht allein entscheidend, ob ein Betriebsmittel formal gekennzeichnet ist. Seine Gerätekategorie, Temperaturklasse, Explosionsgruppe und konkrete Verwendung müssen zur vorhandenen Gefährdung passen. Eine vertiefende Einordnung der ATEX-Richtlinie erleichtert die Abgrenzung zwischen Betreiberpflichten und produktbezogenen Anforderungen.

Explosive Atmosphären verstehen – wann entsteht überhaupt Explosionsgefahr?

Die grundlegende Entstehungsbedingung lässt sich durch das Explosionsdreieck beschreiben. Erforderlich sind ein brennbarer Stoff, Sauerstoff und eine wirksame Zündquelle. Brennbare Stoffe können gasförmig, dampfförmig, als Nebel oder als fein verteilter Staub auftreten. Entscheidend ist, ob ihre Konzentration innerhalb eines Bereichs liegt, in dem sich eine Verbrennung nach einer Zündung selbstständig ausbreiten kann.

In der Holzverarbeitung entstehen entsprechende Bedingungen beispielsweise beim Schleifen, Absaugen und Fördern feiner Holzpartikel. In Mühlen, Bäckereien oder der Lebensmittelproduktion können Mehl-, Stärke- oder Zuckerstaub relevant werden. Lackierbereiche sind durch brennbare Lösemitteldämpfe geprägt, während in chemischen Anlagen, Tanklagern oder der Gasversorgung gas- und dampfförmige Gemische im Mittelpunkt stehen. Auch reguläre Vorgänge wie Befüllen, Entleeren, Umfüllen oder Reinigen müssen in die Beurteilung einbezogen werden.

Ex-Zonen: Einteilung und Relevanz für den Betriebsalltag

Die Ex-Zonen Einteilung beschreibt, wie häufig und wie lange eine gefährliche explosionsfähige Atmosphäre in einem Bereich auftreten kann. Bei Gasen, Dämpfen und Nebeln werden die Zonen 0, 1 und 2 unterschieden. Zone 0 kennzeichnet Bereiche, in denen eine gefährliche explosionsfähige Atmosphäre ständig, über lange Zeiträume oder häufig vorhanden ist. Zone 1 betrifft Bereiche, in denen sie im Normalbetrieb gelegentlich auftreten kann. In Zone 2 ist ihr Auftreten im Normalbetrieb normalerweise nicht zu erwarten oder besteht nur kurzzeitig.

Für brennbare Stäube gilt eine entsprechende Systematik mit den Zonen 20, 21 und 22. Zone 20 steht für häufig oder langfristig vorhandene explosionsfähige Staubatmosphäre, Zone 21 für gelegentliches Auftreten und Zone 22 für ein normalerweise nicht zu erwartendes beziehungsweise nur kurzzeitiges Auftreten.

Die Zoneneinteilung schafft eine wesentliche Grundlage für die Auswahl geeigneter Arbeitsmittel und die Bewertung von Zündgefahren. Sie darf jedoch nicht mit der Gefährdungsbeurteilung selbst verwechselt werden. Zonen sind das Ergebnis einer fachlichen Betrachtung konkreter Freisetzungsbedingungen. Ändern sich Stoffe, Anlagen, Lüftungsverhältnisse oder Produktionsverfahren, kann auch die bisherige Zoneneinteilung ihre Gültigkeit verlieren.

Fakt 2: Präzise Zoneneinteilung steuert zentrale Schutzentscheidungen
Die Zuordnung zu Zone 0, 1 oder 2 beziehungsweise Zone 20, 21 oder 22 richtet sich nach Auftretenswahrscheinlichkeit und Dauer einer gefährlichen explosionsfähigen Atmosphäre. Daraus ergeben sich wesentliche Anforderungen an Arbeitsmittel, Zündquellenkontrolle und Prüfungen.

Zündquellen im Betrieb systematisch identifizieren und eliminieren

Zündquellen im Betrieb zu identifizieren erfordert mehr als die Suche nach offenem Feuer. Die explosionsschutztechnische Betrachtung umfasst unterschiedliche Zündquellenarten. Dazu gehören heiße Oberflächen, Flammen und heiße Gase, mechanisch erzeugte Funken, elektrische Anlagen, elektrische Ausgleichsströme und kathodischer Korrosionsschutz, statische Elektrizität, Blitzschlag, elektromagnetische Felder, elektromagnetische Strahlung, ionisierende Strahlung, Ultraschall, adiabatische Kompression und Stoßwellen sowie exotherme Reaktionen einschließlich möglicher Selbstentzündung.

Ob eine solche Quelle tatsächlich zündwirksam werden kann, hängt von der konkreten Situation ab. Eine Oberfläche ist nicht allein deshalb kritisch, weil sie warm ist. Relevant wird ihre Temperatur im Verhältnis zur Zündtemperatur des vorhandenen Stoffes und zu den möglichen Betriebszuständen. Vergleichbar ist ein mechanischer Kontakt erst dann explosionsschutztechnisch zu bewerten, wenn Reibung, Schlag oder Materialkombinationen zündfähige Funken oder ausreichend heiße Oberflächen erzeugen können.

Häufig unterschätzte Zündquellen in der Praxis

Besonders kritisch sind Gefahren, die im Betriebsalltag vertraut wirken. Mobile elektrische Geräte können in ausgewiesenen Ex-Bereichen ungeeignet sein. Beim Umfüllen brennbarer Flüssigkeiten können nicht ausreichend leitfähig verbundene Behälter elektrostatische Ladungen aufbauen. Defekte Lager, schleifende Bauteile oder blockierte Förderanlagen können Temperaturen erzeugen, die im regulären Betrieb nicht auftreten.

Solche Situationen zeigen, warum technische Schutzkonzepte immer mit menschlicher Risikowahrnehmung verbunden bleiben. Wiederholt störungsfreie Abläufe können dazu führen, dass bestehende Gefahren subjektiv geringer eingeschätzt werden. Erkenntnisse zur Risikowahrnehmung und zum Optimismus Bias erklären, weshalb bekannte Gefährdungen trotz vorhandener Regeln mitunter unterschätzt werden. Im Explosionsschutz ist diese Verzerrung besonders problematisch, weil ein seltenes Ereignis dennoch ein sehr hohes Schadenspotenzial besitzen kann.

Technische und organisatorische Maßnahmen im Zusammenspiel

Ein belastbares Schutzkonzept folgt einer abgestuften Vorgehensweise. Der primäre Explosionsschutz zielt darauf, gefährliche explosionsfähige Gemische möglichst gar nicht entstehen zu lassen. Dazu können die Substitution brennbarer Stoffe, geschlossene Systeme, Absaugung, Lüftung oder eine geeignete Inertisierung beitragen.

Kann eine gefährliche explosionsfähige Atmosphäre nicht zuverlässig ausgeschlossen werden, rückt der sekundäre Explosionsschutz in den Mittelpunkt. ATEX-konforme Betriebsmittel, geeignete Erdungs- und Potentialausgleichskonzepte, Temperaturüberwachung sowie die Kontrolle mechanischer und elektrostatischer Zündgefahren reduzieren die Wahrscheinlichkeit einer Entzündung.

Der konstruktive Explosionsschutz begrenzt schließlich die Folgen, wenn eine Explosion trotz der vorgelagerten Maßnahmen nicht sicher ausgeschlossen werden kann. Je nach Anlage kommen beispielsweise explosionsfeste Bauweisen, Explosionsdruckentlastung, Explosionsunterdrückung oder explosionstechnische Entkopplung infrage. Organisatorische Regelungen, Betriebsanweisungen, Freigabeverfahren und Unterweisungen ergänzen diese technische Schutzarchitektur.

Fakt 3: Konsequente Zündquellenkontrolle erfasst auch Betriebsstörungen
Eine belastbare Bewertung darf nicht ausschließlich den vorgesehenen Normalbetrieb betrachten. Anfahren, Abfahren, Reinigung, Wartung, Störungen und Instandhaltung können neue Freisetzungsbedingungen und zusätzliche Zündgefahren erzeugen, die im regulären Produktionszustand nicht vorhanden sind.

Das Explosionsschutzdokument als praktisches Steuerungsinstrument

Das Explosionsschutzdokument bildet die Ergebnisse der Gefährdungsbeurteilung für gefährliche explosionsfähige Gemische strukturiert ab. Daraus muss unter anderem hervorgehen, dass Explosionsgefährdungen ermittelt und bewertet wurden, welche Vorkehrungen zum Explosionsschutz getroffen werden, welche Bereiche gegebenenfalls in Zonen eingeteilt wurden und welche Prüfungen erforderlich sind.

Ein Explosionsschutzkonzept zu erstellen bedeutet deshalb nicht, lediglich vorhandene Zonenpläne und Gerätelisten zusammenzuführen. Ein fachlich tragfähiges Dokument muss die Verbindung zwischen Stoffeigenschaften, Freisetzungsstellen, Betriebszuständen, Zoneneinteilung, Zündquellenanalyse und Schutzmaßnahmen nachvollziehbar machen.

Typische Schwachstellen entstehen, wenn Dokumente nach Anlagenänderungen nicht fortgeschrieben werden, Zonenpläne nicht mehr mit der tatsächlichen Situation übereinstimmen oder neue Arbeitsmittel ohne explosionsschutztechnische Neubewertung eingesetzt werden. Auch Änderungen von Rohstoffen, Reinigungsmitteln oder Produktionsmengen können relevant sein. Das Explosionsschutzdokument besitzt daher nur dann einen praktischen Wert, wenn es den realen Betriebszustand widerspiegelt.

Wer erstellt das Explosionsschutzdokument – intern oder extern?

Die Verantwortung für die Gefährdungsbeurteilung und den betrieblichen Explosionsschutz verbleibt beim Arbeitgeber. Für die fachliche Ausarbeitung sind jedoch ausreichende Kenntnisse über Stoffeigenschaften, Anlagen, Verfahren, Zündquellen, Regelwerk und Schutzmaßnahmen erforderlich. Sind diese Kompetenzen intern nicht in ausreichender Tiefe vorhanden, kann externer Sachverstand eingebunden werden.

Ein externer Explosionsschutzbeauftragter beziehungsweise eine entsprechend qualifizierte externe Fachperson kann insbesondere bei komplexen Anlagen, fehlender interner Spezialkompetenz oder umfangreichen Änderungen sinnvoll sein. Eine externe Fachkraft für Arbeitssicherheit kann zudem die Verbindung zwischen Explosionsschutz, Gefährdungsbeurteilung und betrieblicher Arbeitsschutzorganisation unterstützen. Externe Begleitung ersetzt dabei nicht die betriebliche Verantwortung, kann aber eine unabhängige Bewertung und eine strukturierte Aktualisierung des Schutzsystems erleichtern.

Explosionsschutz als Dauerprozess – wie Anlagen langfristig sicher bleiben

Explosionsgefährdete Bereiche und Arbeitssicherheit müssen über den gesamten Lebenszyklus einer Anlage zusammengedacht werden. Ein Schutzkonzept, das bei der Inbetriebnahme fachlich korrekt war, kann durch technische oder organisatorische Veränderungen an Aussagekraft verlieren. Neue Rohstoffe, höhere Durchsätze, veränderte Absaugleistungen, zusätzliche Maschinen oder andere Reinigungsverfahren können die Ausgangslage verschieben.

Ein belastbares Änderungsmanagement prüft deshalb vor der Umsetzung, ob eine Veränderung Auswirkungen auf Freisetzungsquellen, explosionsfähige Gemische, Zonen, Betriebsmittel oder vorhandene Schutzmaßnahmen besitzt. Auch Ersatzbeschaffungen verdienen besondere Aufmerksamkeit. Ein technisch vergleichbares Gerät ist nicht automatisch explosionsschutztechnisch gleichwertig.

Typische Fehler und ihre systematische Vermeidung

Zu den wiederkehrenden Schwachstellen gehören veraltete Zonenpläne, unvollständige Unterweisungsnachweise, fehlende Prüfungen, ungeeignete Ersatzgeräte und nicht dokumentierte Anlagenänderungen. Hinzu kommen provisorische Lösungen, die ursprünglich nur kurzfristig vorgesehen waren, später jedoch zum regulären Betriebszustand werden.

Besondere Aufmerksamkeit benötigen Instandhaltungsarbeiten. Geöffnete Anlagenteile, Schweißarbeiten, mobile elektrische Geräte oder veränderte Lüftungsverhältnisse können das bestehende Schutzkonzept vorübergehend außer Kraft setzen. Arbeitsfreigaben und klare Verantwortlichkeiten sind deshalb keine formalen Ergänzungen, sondern Bestandteile der Zündquellenkontrolle.

Digitale Dokumentation kann die Aktualisierung von Prüfständen, Betriebsmitteln, Zonenplänen und Unterweisungen erleichtern. Entscheidend bleibt jedoch die fachliche Bewertung. Ein digitales System erkennt nicht automatisch, ob eine veränderte Prozessführung eine neue explosionsfähige Atmosphäre erzeugt. Technische Werkzeuge unterstützen den Prozess, ersetzen aber keine qualifizierte Beurteilung.

Fazit

Explosionsschutz wird tragfähig, wenn Stoffeigenschaften, Freisetzungsbedingungen, Ex-Zonen, Zündquellen und Schutzmaßnahmen als zusammenhängendes System betrachtet werden. Die zentrale Schutzlogik beginnt bei der Vermeidung gefährlicher explosionsfähiger Gemische, führt über die konsequente Kontrolle möglicher Zündquellen und reicht bis zur Begrenzung unvermeidbarer Explosionsfolgen.

Eine belastbare Bestandsaufnahme, eine nachvollziehbare Zoneneinteilung und ein aktuelles Explosionsschutzdokument bilden dafür zentrale Grundlagen. Ebenso entscheidend ist die kontinuierliche Fortschreibung bei Änderungen von Anlagen, Stoffen und Verfahren. Fehlt intern die erforderliche explosionsschutztechnische Fachkunde, kann externe Unterstützung die systematische Bewertung, Dokumentation und Umsetzung der erforderlichen Maßnahmen fachlich absichern.

FAQ

Was versteht man unter Explosionsschutz im Betrieb?

Explosionsschutz umfasst technische und organisatorische Maßnahmen, mit denen die Bildung gefährlicher explosionsfähiger Gemische verhindert oder eingeschränkt, deren Entzündung vermieden und mögliche Explosionsauswirkungen begrenzt werden. Grundlage ist eine systematische Gefährdungsbeurteilung der konkreten betrieblichen Bedingungen.

Wann muss ein Explosionsschutzdokument erstellt werden?

Werden im Rahmen der Gefährdungsbeurteilung Gefährdungen durch gefährliche explosionsfähige Gemische festgestellt, sind diese in der Dokumentation besonders auszuweisen. Das Explosionsschutzdokument beschreibt unter anderem die Bewertung der Explosionsgefährdung, das Schutzkonzept, gegebenenfalls vorhandene Zonen sowie erforderliche Maßnahmen und Prüfungen.

Welche Zündquellen sind beim Explosionsschutz besonders relevant?

Zu den relevanten Zündgefahren gehören unter anderem heiße Oberflächen, Flammen, mechanisch erzeugte Funken, elektrische Anlagen, elektrostatische Entladungen, Blitzschlag, elektromagnetische Strahlung, Ultraschall, Kompressionsvorgänge und exotherme Reaktionen. Welche Zündquelle kritisch ist, hängt vom jeweiligen Stoff und Betriebszustand ab.

Wie funktioniert die Ex-Zonen Einteilung?

Die Einteilung beschreibt die Wahrscheinlichkeit und Dauer des Auftretens gefährlicher explosionsfähiger Atmosphären. Für Gase, Dämpfe und Nebel werden die Zonen 0, 1 und 2 verwendet, für brennbare Stäube die Zonen 20, 21 und 22. Die Zuordnung beeinflusst insbesondere die Auswahl geeigneter Betriebsmittel.

Welche Betriebe benötigen Explosionsschutzmaßnahmen?

Explosionsschutz kann überall erforderlich sein, wo brennbare Gase, Dämpfe, Nebel oder Stäube gefährliche explosionsfähige Gemische bilden können. Typische Anwendungsbereiche finden sich in Chemie, Lackiertechnik, Holzverarbeitung, Lebensmittelproduktion, Mühlen, Silos, Tankanlagen sowie in zahlreichen Verarbeitungs- und Lagerprozessen.

Wie lassen sich Zündquellen im Betrieb identifizieren?

Die Identifikation beginnt mit einer strukturierten Betrachtung sämtlicher Anlagen, Arbeitsmittel und Tätigkeiten innerhalb möglicher explosionsgefährdeter Bereiche. Neben dem Normalbetrieb sind Anfahren, Abfahren, Reinigung, Instandhaltung und vorhersehbare Störungen einzubeziehen. Stoffbezogene Zündkenngrößen müssen mit den möglichen Energie- und Wärmequellen abgeglichen werden.

Was ist der Unterschied zwischen primärem, sekundärem und konstruktivem Explosionsschutz?

Primärer Explosionsschutz verhindert oder begrenzt die Entstehung gefährlicher explosionsfähiger Gemische. Sekundärer Explosionsschutz verhindert deren Entzündung durch die Kontrolle wirksamer Zündquellen. Konstruktive Schutzmaßnahmen reduzieren die Auswirkungen einer Explosion, wenn deren Auftreten nicht sicher ausgeschlossen werden kann.

Wann sollte das Explosionsschutzkonzept aktualisiert werden?

Eine Überprüfung ist insbesondere bei relevanten Änderungen von Anlagen, Arbeitsverfahren, Stoffen, Produktionsmengen oder Lüftungsverhältnissen erforderlich. Auch neue Erkenntnisse, Prüfergebnisse oder betriebliche Ereignisse können eine Aktualisierung notwendig machen. Explosionsschutz ist daher als fortlaufender Bestandteil des Änderungsmanagements zu behandeln.

Kann ein Explosionsschutzdokument extern erstellt werden?

Für die fachliche Erarbeitung kann qualifizierter externer Sachverstand eingesetzt werden. Dies ist besonders bei komplexen Anlagen oder fehlender interner Spezialkompetenz zweckmäßig. Die Verantwortung des Arbeitgebers für Gefährdungsbeurteilung und Schutzmaßnahmen wird durch die externe Unterstützung jedoch nicht übertragen.

Welche Rolle spielt die ATEX-Richtlinie beim betrieblichen Explosionsschutz?

Die ATEX-Systematik verbindet Anforderungen an den Schutz von Beschäftigten in explosionsgefährdeten Bereichen mit Anforderungen an dafür vorgesehene Geräte und Schutzsysteme. Im Betrieb müssen daher Zoneneinteilung, Geräteeignung, Betriebsbedingungen, Prüfungen und organisatorische Schutzmaßnahmen konsistent aufeinander abgestimmt werden.
